轉彎滾筒輸送機是在2個圓弧機架間固定的夾角排列錐形輥子，拐彎滾筒輸送機由鏈條或膠帶驅動,使輸送件物完成45°或90°或180°轉彎任務。這種輸送機目前在化工廠輸送成品中、空間或平面輸送線的銜接中得到廣泛的應用。
(1)機架:滾筒輸送機機架由鋼闆焊接制成,由於錐輥面需保持水平,因此機架需斜12的錐輥錐度
(2)支腿:支腿由輕型槽鋼制成,支腿與地腳做成可調機構,以調整機架水平 。
(3)錐輥子:錐輥目前有錐體與軸固定形式(軸和錐體起轉動)和軸與錐體分離形式(錐體轉動軸固定不動)2種。軸與錐體分離形式的錐輥子安裝方便密封性能好,使用壽命長,但制造比較困難。
(4)傳動形式:一般採用鏈傳動,每對相鄰輥子依次傳遞,並注意鏈條緊邊在上邊爲宜。

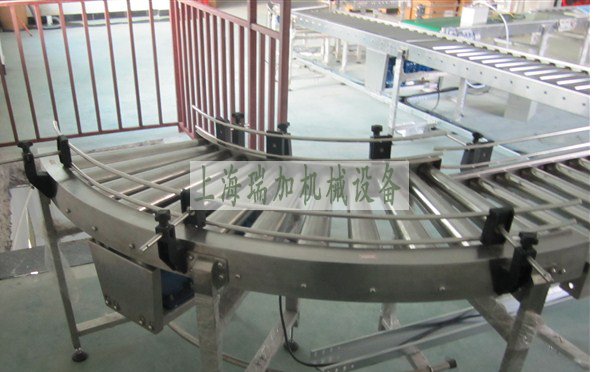

轉彎滾筒輸送機圖片大全

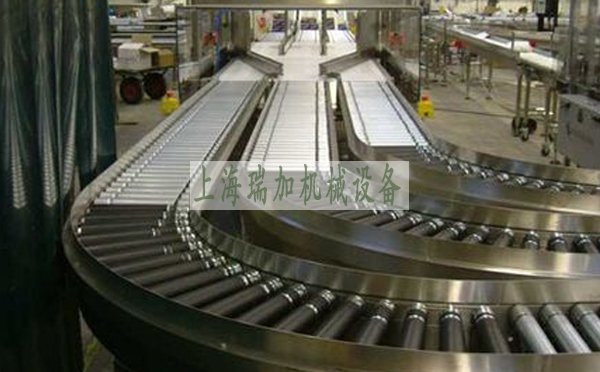

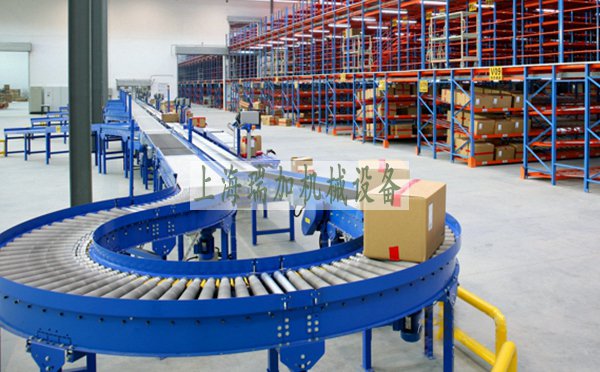

轉彎滾筒輸送機--将多台滾筒輸送機組合完成複雜的輸送過程

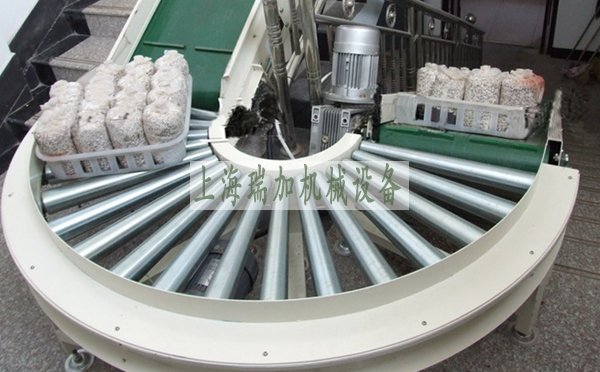

180度轉彎滾筒輸送機--通過與皮帶輸送機組合，完成爬坡轉彎輸送

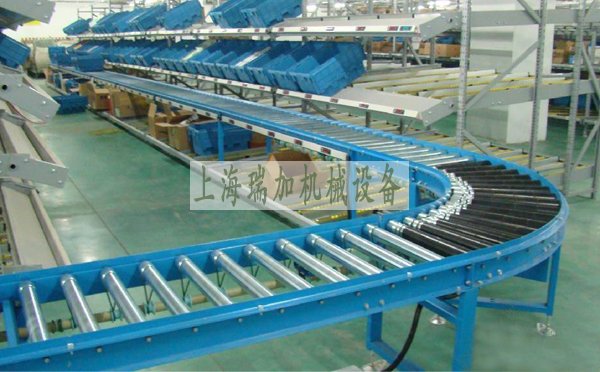

包膠轉彎滾筒輸送機--由包膠錐滾制作的轉彎滾筒輸送機，使用壽命更長。

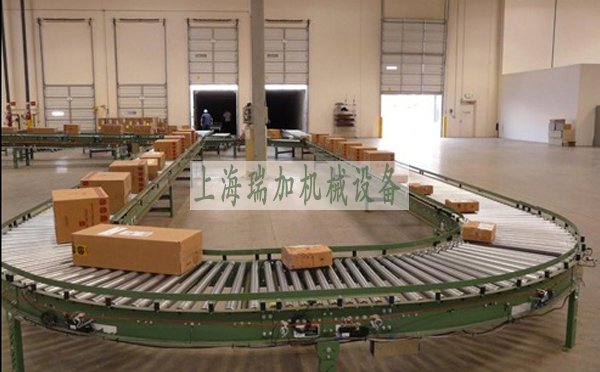

循環滾筒輸送機--将轉彎滾筒輸送機與直線的皮帶輸送機或滾筒輸送機組成閉合的環形。
